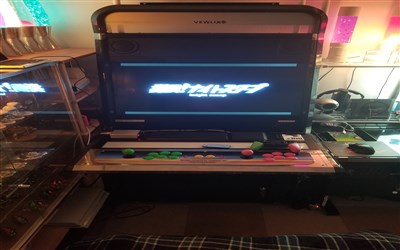

ビュウリックス筺体購入

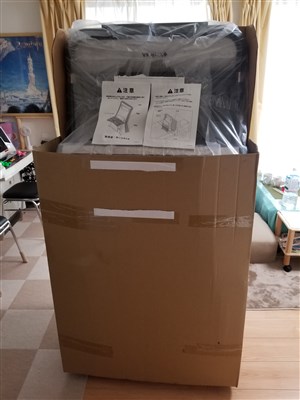

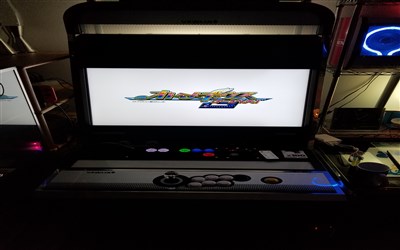

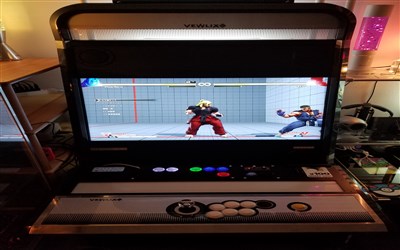

ビュウリックスダイヤブラック筺体の新品を購入しました。セブンズさんで中古ではなく新品が入荷されていたのでタイミングが合えばよいかなと思ったんですが、流石に三台目でしたので嫁の許可が中々出ません。ミカドに実物を見せに行き、ﾌｰﾝ・・(ﾟσ ﾟ) ﾎｼﾞﾎｼﾞもういいんじゃね？的になり。
説得中に売れてしまえば縁がなかった筺体かなと思ったのですが、この筺体は私の自宅ゲーセンに来てくれました。筺体3台目ともなるともうこれ以上は置けない感じですね。
ビュウリックス購入前①
私が筺体を購入してどうしてもやりたかったことはXBOX360のシューティングゲームをビュウリックス筺体でやりたい、ストⅤをゴリゴリやりたい、これに尽きます。
ビュウリックス購入にあたって調べたことは兎に角、情報が少ない。まだブラストやアストロは調べれば結構情報が出てくるんですがビュウリックスに関してはもうほとんど情報がないと言っていいくらいです。ヒジヤンさんのブログ
たむさんのブログ
Terry Bogardさんのyoutubeくらいだった気がします。
以前ホリがビュウリックス筺体を一般販売しようとしたのですがプレオーダーで予定の台数が集まらなかったようで幻となりました、まぼろしー！
ヒジヤンさんとたむさんには情報を残してくれてとても感謝です。

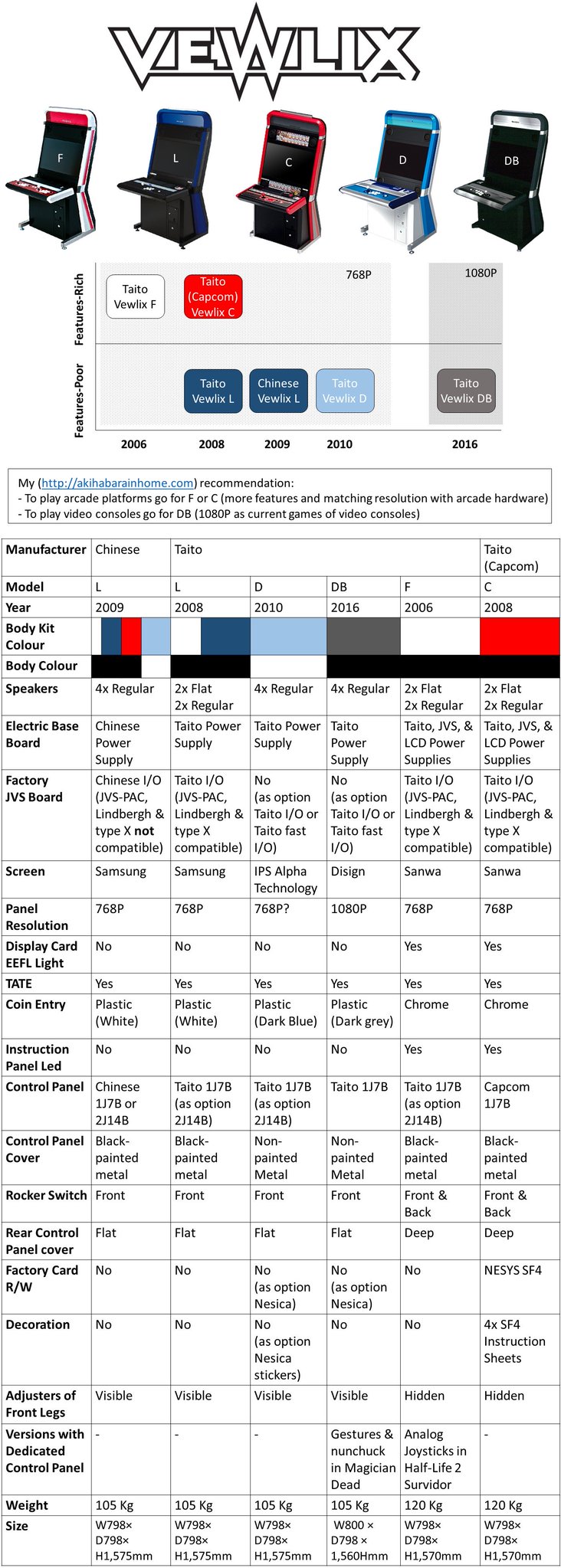

ビュウリックス購入前②
ビュウリックスF 初期モデル
ビュウリックスL 廉価版？モニタが安価になってるらしい
ビュウリックスハーフライフver
ビュウリックスC カプコンモデル
ビュウリックス◆ 高速IOインターフェースと高速描画対応液晶パネル
ビュウリックス◆ブラック さらに視野角が広いAHVAパネル
シリーズが多い。初期の方のL等ビュウリックスモニタは残像感がすごくそれが遅延ぽく感じられゲームには致命的で故障も多くて使い物にならない。FとVSはオプションで高速液晶交換パネルがあったみたい。そして中古ビュウリックスは地雷モニタに載せ換えられて販売されてる可能性があるので気を付けてほしい等、モニタは出荷時期、修理品等によってもいろいろ違う。初期のビュウリックス筺体はメーカーもモニタ問題で相当苦労してたのが伺えます。スペック部分にも少しモニタ追記あり。
モニタの端子もDSUBがあるっぽいので一通りのモノは変換で接続出来そうかなと。

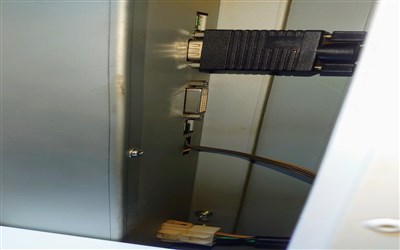

HDMIあるかと思ったらなかった、ビュウリックス◆ブラックのモニタはDSUBとDVIの外部端子のみ。
最新のモニタにはHDMI端子がついてるっぽいです。多分このモニタ遅延なくて、めっちゃ高いと思います。
①モニタの問題 端子等
②コンパネが畳めるので搬入がしやすい
③椅子がビュウリックス専用のがあり、普通のゲーセン椅子より少し高い。
購入後気づいて苦労したこと。
④私のはJAMMA基板が付かない、vewlix jamma kitなるモノが付いてない、そしてもうそのkitが売ってない。
⑤コンパネの中にJVS I/Oボードが付いてなかった。
ビュウリックス筺体を購入しようと思ってる方は④と⑤は確認したほうがいいと思います。
jamma kitについては簡易コントロールBOXでもぶっ込んで繋いでみればと思ったのですが、今後自分はjamma基板はビュウリックスに繋がないと思うのでその辺はわかりません、誰か試して。。。
jammakitの受注生産で再販があったので購入しました（たけぇ・・・
https://mitarai.site/arcade/jammakit/
ビュウリックス スペック
インストパネル含む
| 高さ | 1890mm |
| 幅 | 800mm |
| 奥行 | 800mm |
| 重量 | 105kg |
コンパネ畳＆インストパネルなし
| 高さ | 1575mm |
| 幅 | 800mm |
| 奥行 | 525mm |
| 重量 | 105kg |
モニタ 縦仕様にもできますが大変なので未体験。
| サイズ | 32インチ |
| 解像度 | フルHD（ブラックダイヤ） |
| 入力端子 | Dsub DVI |

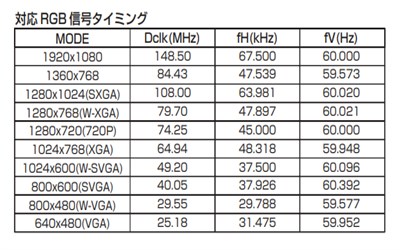

ブラックダイヤモニタ対応解像度
◆以前のモニタ（FLCハーフライフ）は解像度の小さい1360×768 ダイヤまでがフルワイドXGAです。
ブラックダイヤがフルHD、最新のモニタにはHDMI端子がついてるっぽいです。
交換修理品、オプション、出荷時期によってモニタがフルHD等違う場合があります。
F C のデフォのsanwaモニタはあまり評判がよくなかったぽいです。

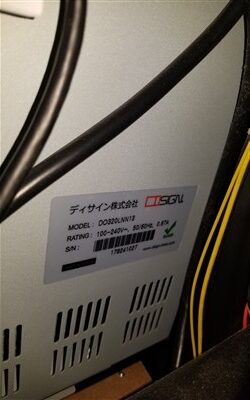

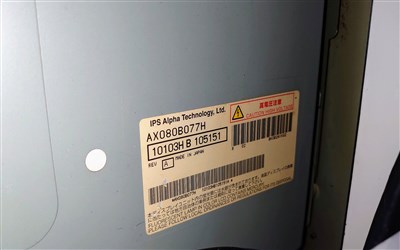

ブラックダイヤのモニタシール
おそらくダイヤのデフォモニタシール（注ダイヤです。ブラックダイヤではありません。）

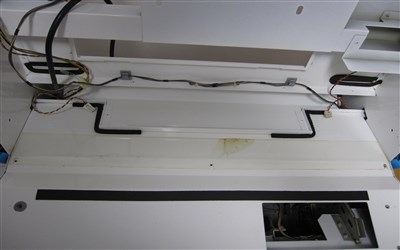

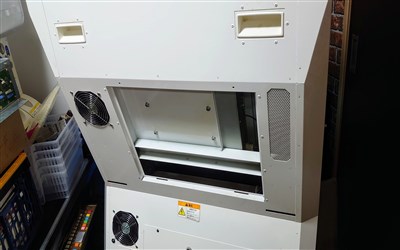

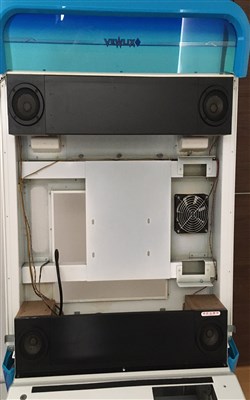

モニタを外すと
スピーカーも4つ付いてて、近い距離にモニタがあるので臨場感が半端ないです。リンドバーグやノワールも液晶筺体ですがなんかPC液晶モニタにコンパネがただくっついてるだけの筺体感が否めない。リンドバーグは音がシャカシャカな印象です。ノワールはモニタ位置がビュウリックスより少し上に付いてるので目線が若干上になります。液晶筺体はvewlix一択です。そして立ち姿がなんともかっこいい。
| 消費電力 | 230W |
100Vなので普通の家庭用のコンセントで動きます。

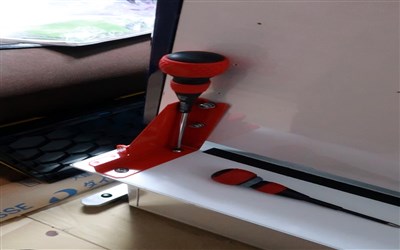

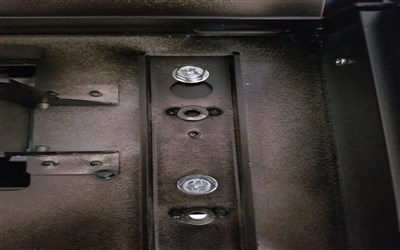

コンパネはこのパーツでコンパネ内のこの部分でボルト固定して畳みます。

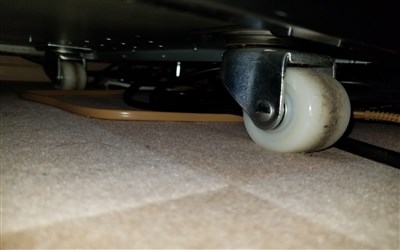

折り畳みは運搬時のみです。移動タイヤは360度
背面は基板排気ファンとモニタ排気ファン。

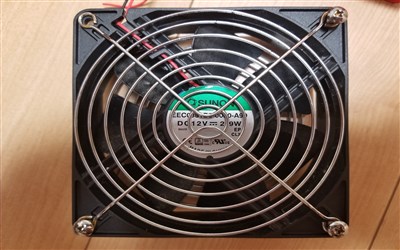

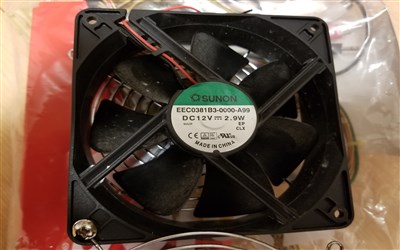

ブラックダイヤの排気ファンは12Vで轟音です。基板排気ファンは扉を開けっ放しなので外しました。

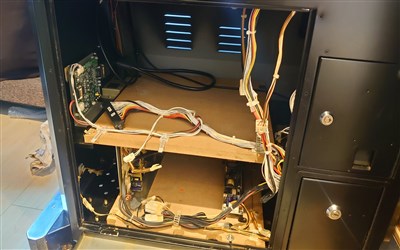

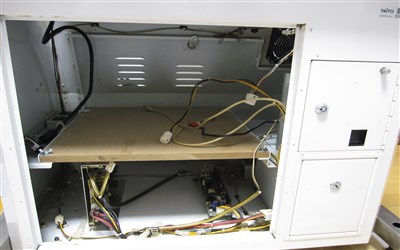

筐体内(左ダイヤ 右ダイヤブラック)

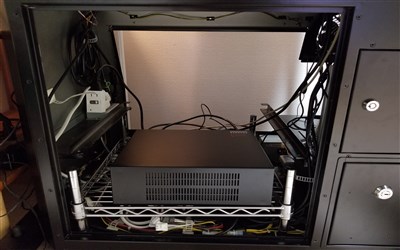

板を外してスチールラックで棚を作りexa基板やTYPEXやXBOX360を置いてます。

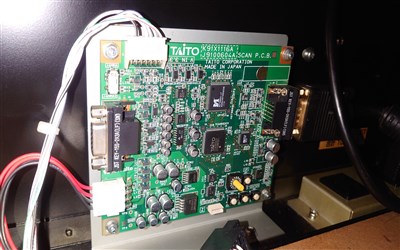

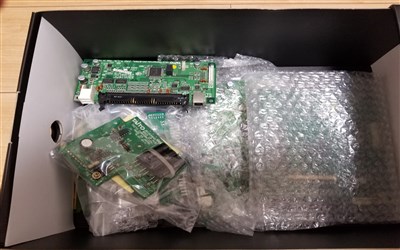

jammakit画像 アップスキャンとハーネス

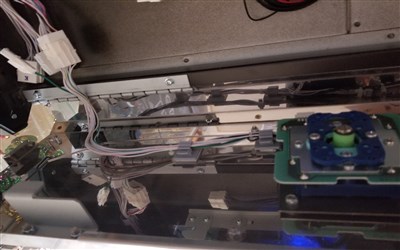

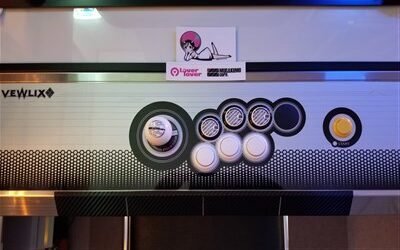

コンパネ レバーベース
まず、三和レバーがデフォで付いてたので速攻セイミツLS32に交換したくなった。ベースのネジ穴が違って付かないので海外でそれらしいベースを購入。
元々、三和レバーが付いてた
取り付けるも全然高さがちげぇ・・・、使いもんにならんｗ
同じこと思った人がいたんですね、制作して販売してるんですがずっと売り切れ。直接直談判して売っていただきました、ありがとう叢雲商店さん！やさしく対応していただいたので、宣伝しちゃいましょう！
『 叢雲商店 』 只今、レバーボールの本やJAMMAハーネス配線表キーチェーン等で大好評です。

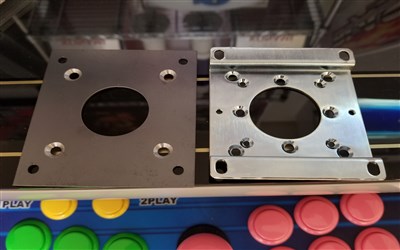

左がvewlix LS32専用叢雲ベース 右がebayで買ったゴミ・・・
セイミツ工業さんが限定生産ですがベースを作ってくれたようです。

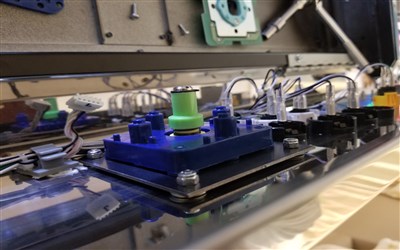

現在、ワッシャーを3枚噛ませて心地よい高さになりました。

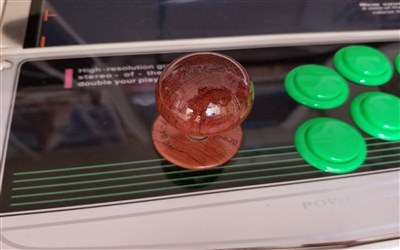

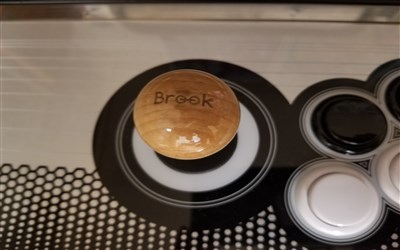

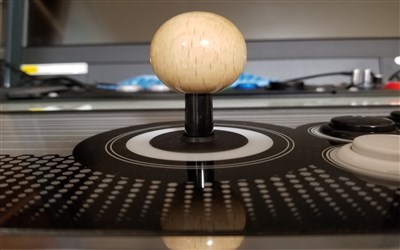

木製のbrook Fighter Ball Beechwood のレバーボールに交換してます。
Rosewoodのレバーボールはブラストシティのアストロコンパネに付けてます。

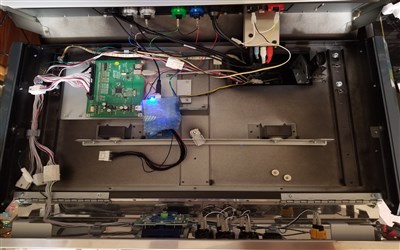

コンパネ内 IO基板

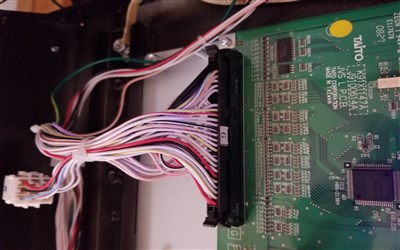

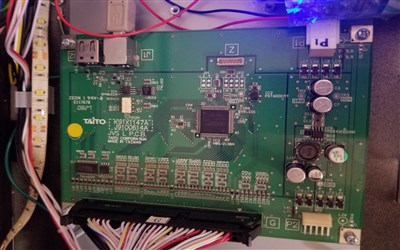

vewlix JVS I/O基板

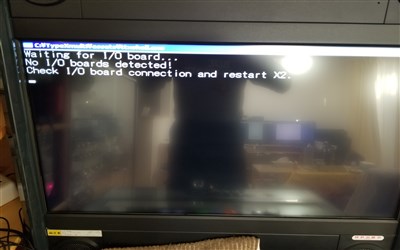

コンパネ内にI/OボードがあってこれがないとJVS基板がI/Oエラーで起動しません。。。
これが手に入らなかったためずっとTYPEX2の基板が動きませんでした。
型番 K91X1097 この辺りの基板はたまにビュウリックス解体とかでオクで出てくる。
K91X1147A はビュウリックスLの標準で付いてるI/O。
K91X1097B はビュウリックスダイヤのオプションI/O。
型番の無印ABCの違いは何なのかよくわかりません。
ミカドさんのツイッターでこの赤字2つはvewlixでexA基板が動くと確認がとれてるっぽいです。
ちなみに私が所持のK91X1147AでのEXA基板稼働ですが3か月以上稼働してますが何も問題ありません。
この基板が全然手に入らなかったため海外から似たような基板を買っていろいろ試しました。
基板の墓場ｗ
コンパネ ボタン増設等
家庭用機器だとボタンが足りないので増設
このパネルは海外から購入

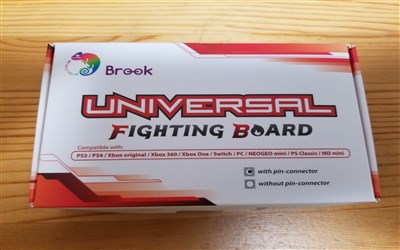

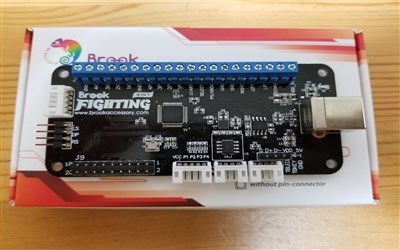

Universal Fighting Boardの基板、これ一枚でなんでも認識してくれるすぐれもの。
叢雲商店や千石電商さん等で売ってます。boothでの叢雲さんめっちゃおすすめです。

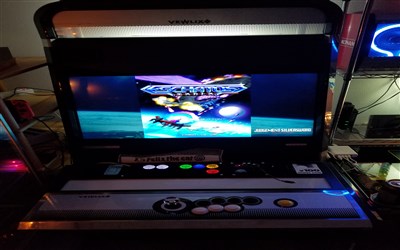

UFBはxbox360・PS4・レトロフリーク・スイッチにUSBで指すだけで認識してくれます。（注）スイッチだけAを押したままUSB接続⇒ジョイコンでコントローラーの設定順番変更、LR同時押しで認識。アケアカ等のシューティングゲームもvewlixコンパネでできます。

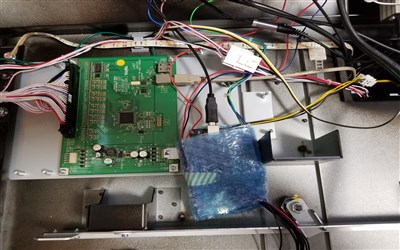

プチプチで巻いてコンパネ内に放り込む。なぜプチプチを巻いてるか？I/O基板には12VがきてるのでUFBの裏面が金属部に当たると運が悪いと基板をダメにしてしまいます。基板には必ずレスロックなどを付けてください。

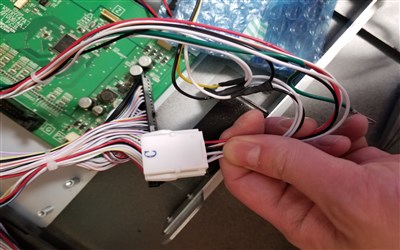

vewlixコンパネのコネクタとUFB20pinをつなぐ専用配線が海外で売ってたのでそれでUFBとJVSを差し替えて使ってます。

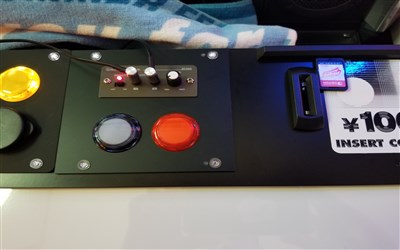

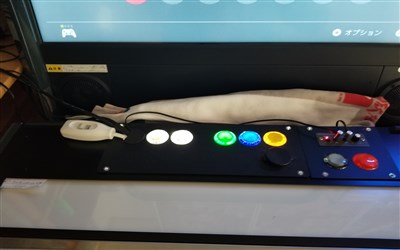

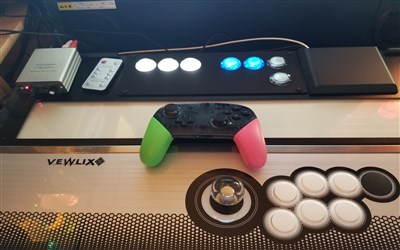

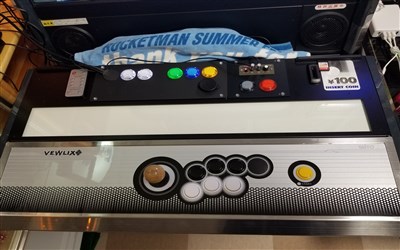

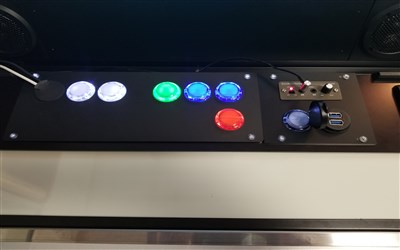

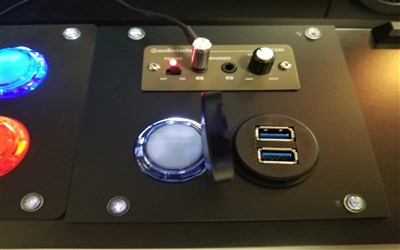

アンプをネシカカード部分に埋め込みUSBも充電できるように、このパネルはアクリル屋で図面引いて切ってもらいました。USBはバイク用の配線。
ネジもプラスチック製にして下からLEDを当ててクリアボタンと一緒に光らせてます。

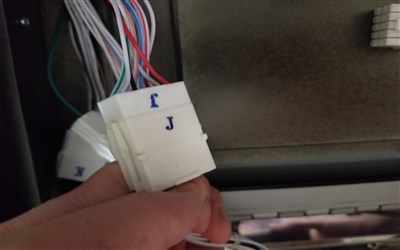

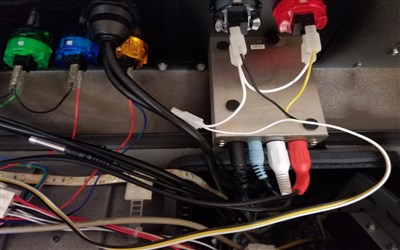

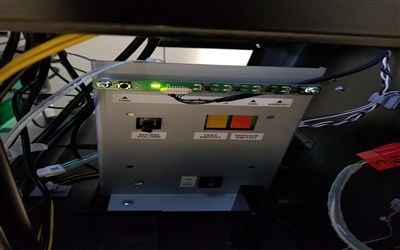

サービスドアの開閉がめんどくさいので配線を分岐してテストボタン＆サービスボタンをアンプ下に分岐
サービスドア内のボリューム・テスト・サービスがここでできるのでドアの開閉がなくなりました。

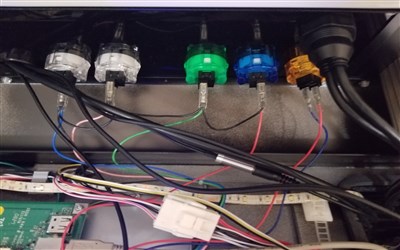

裏はこんな感じになってます。
これで完成。JVS基板はコインセレクターも効いてるのでちゃんと100円投入でプレイです。
ビュウリックス本体の電源とJVS基板の電源を連動させてたのですが不便なのでスイッチを切り離しました。

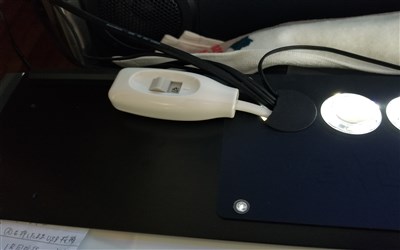

JVS電源は手元にコタツスイッチを付けました。これで家庭用機器とアーケード基板の切り替えが楽に。

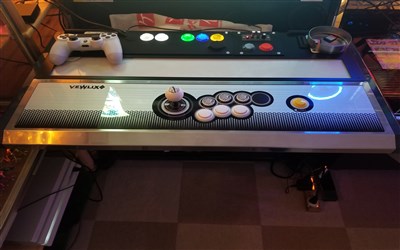

コンパネに叢雲商店さんのパームレストを貼ってみました。グリップ感が増します。
お勧めなのでリンクを

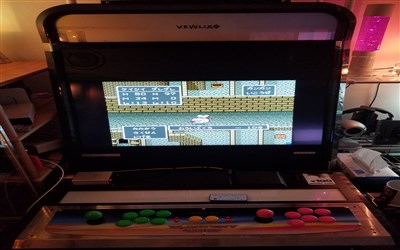

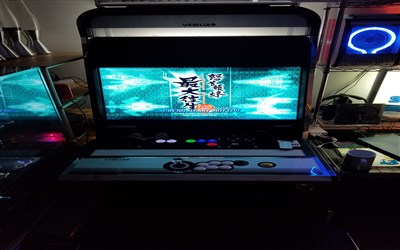

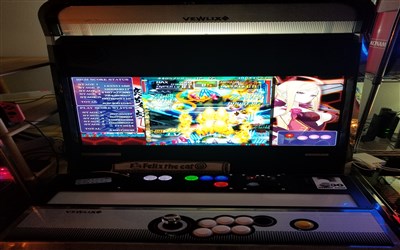

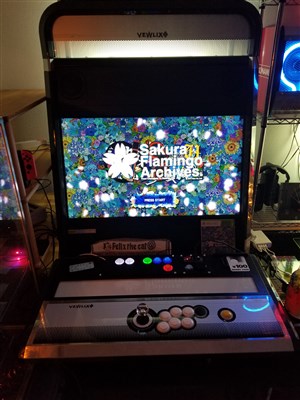

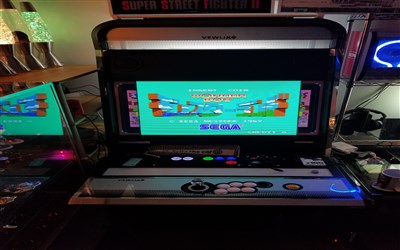

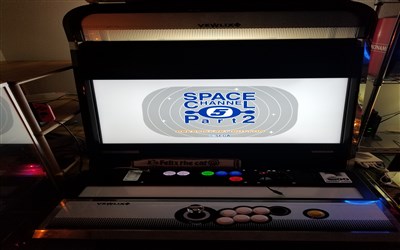

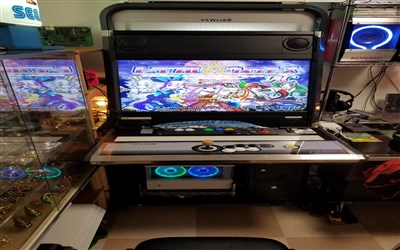

vewlixなんでも動きます。

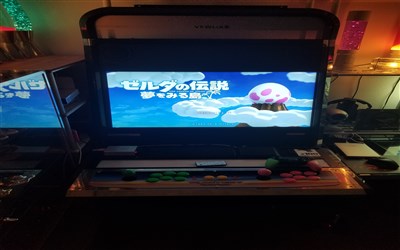

任天堂スイッチ PS4
XBOX360
レトロフリーク
JVSとか

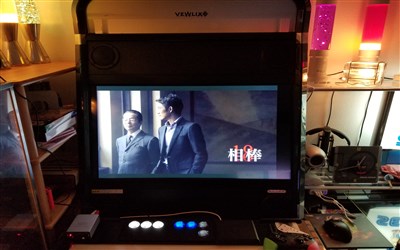

PC繋いで動画再生
ブラウン管筺体もいいですが、ビュウリックスは自宅に置くには正に神器ではないでしょうか？
※画像の一部フォロワーさんよりお借りしました。
